So montieren Sie die Raumspartreppe Intercon Euro Step

Die Mittelholmtreppe Intercon Euro Step ist eine wertige Raumspartreppe, deren Qualität man schon ab dem ersten Moment wahrnimmt. Die Raumspartreppe zeichnet sich durch ein besonders formschönes Treppendesign aus, indem die geschweifte Stufenfront für eine edle und dezente Optik sorgt. Hier erfahren Sie mehr über die schnelle und einfache Montage.

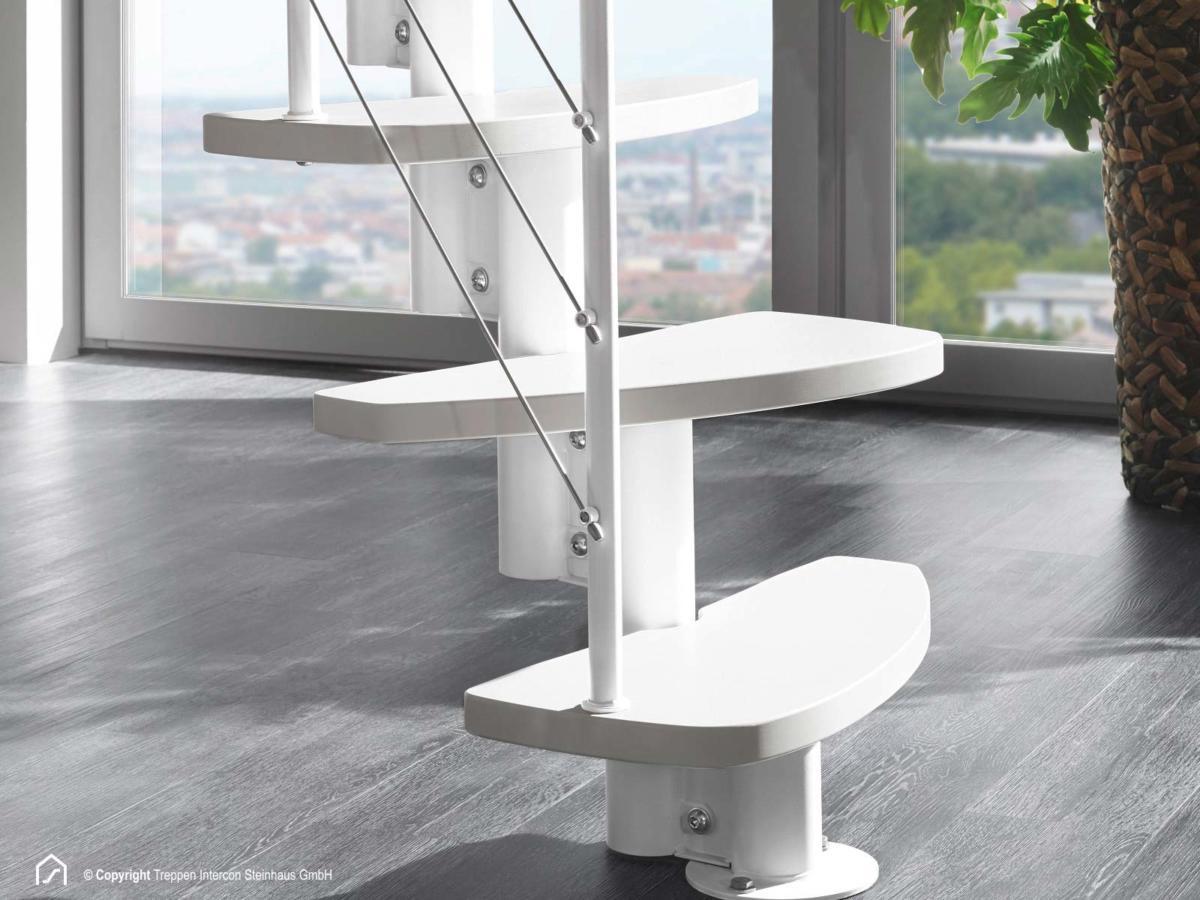

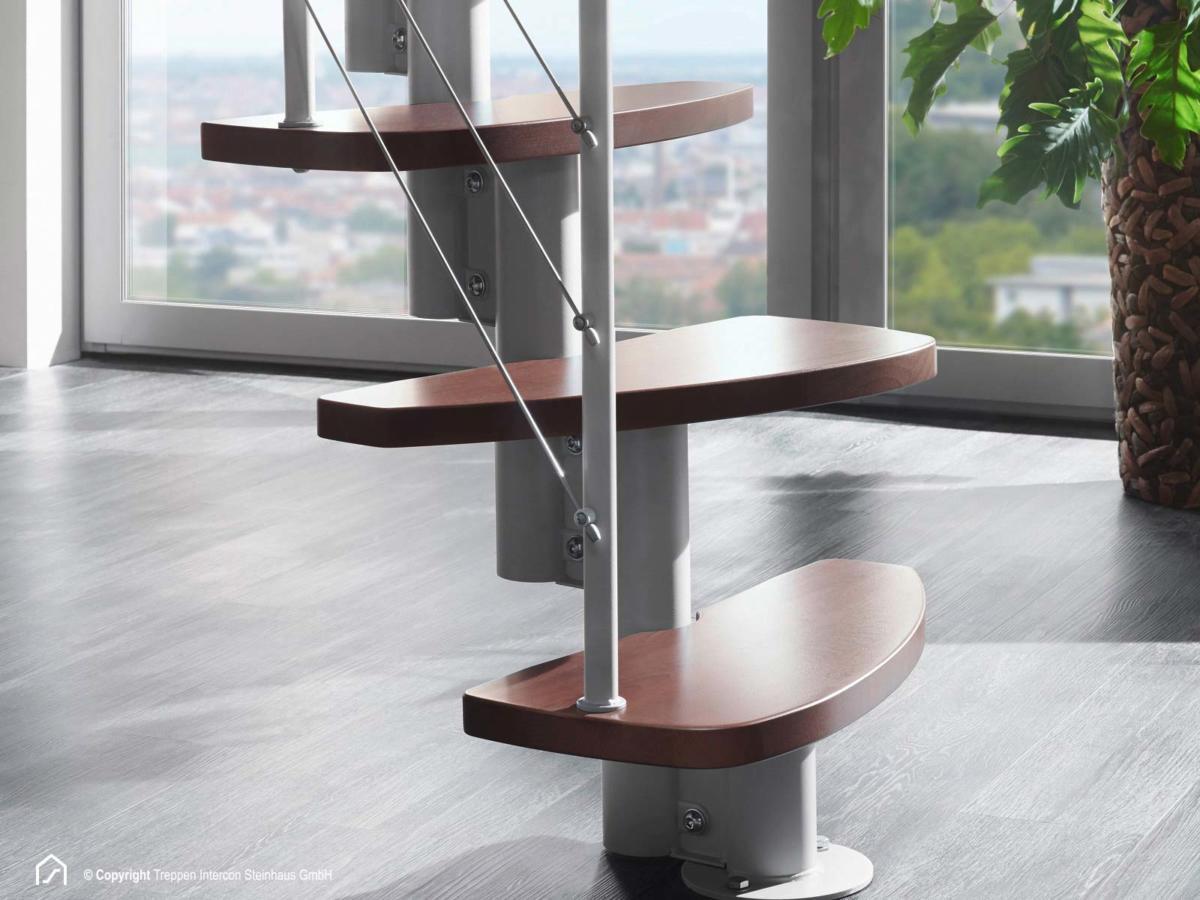

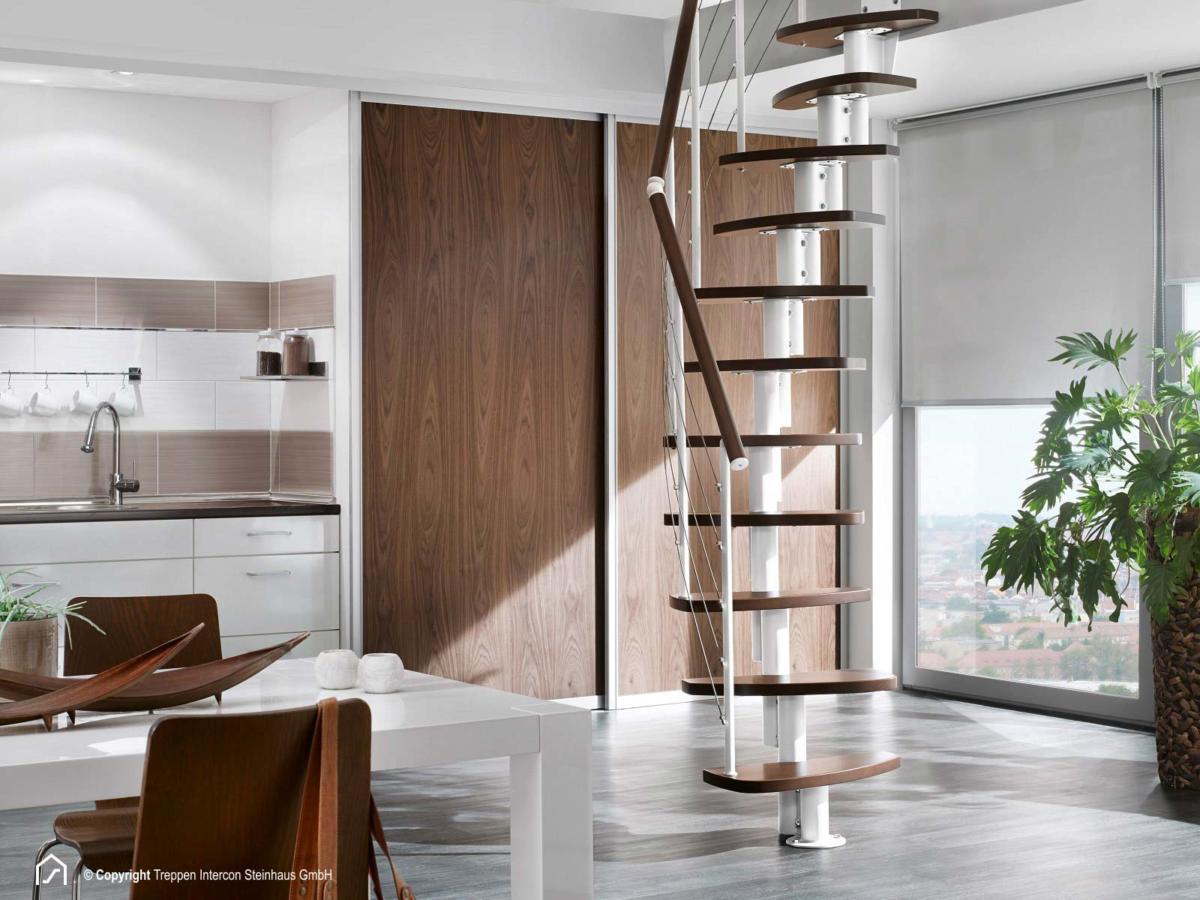

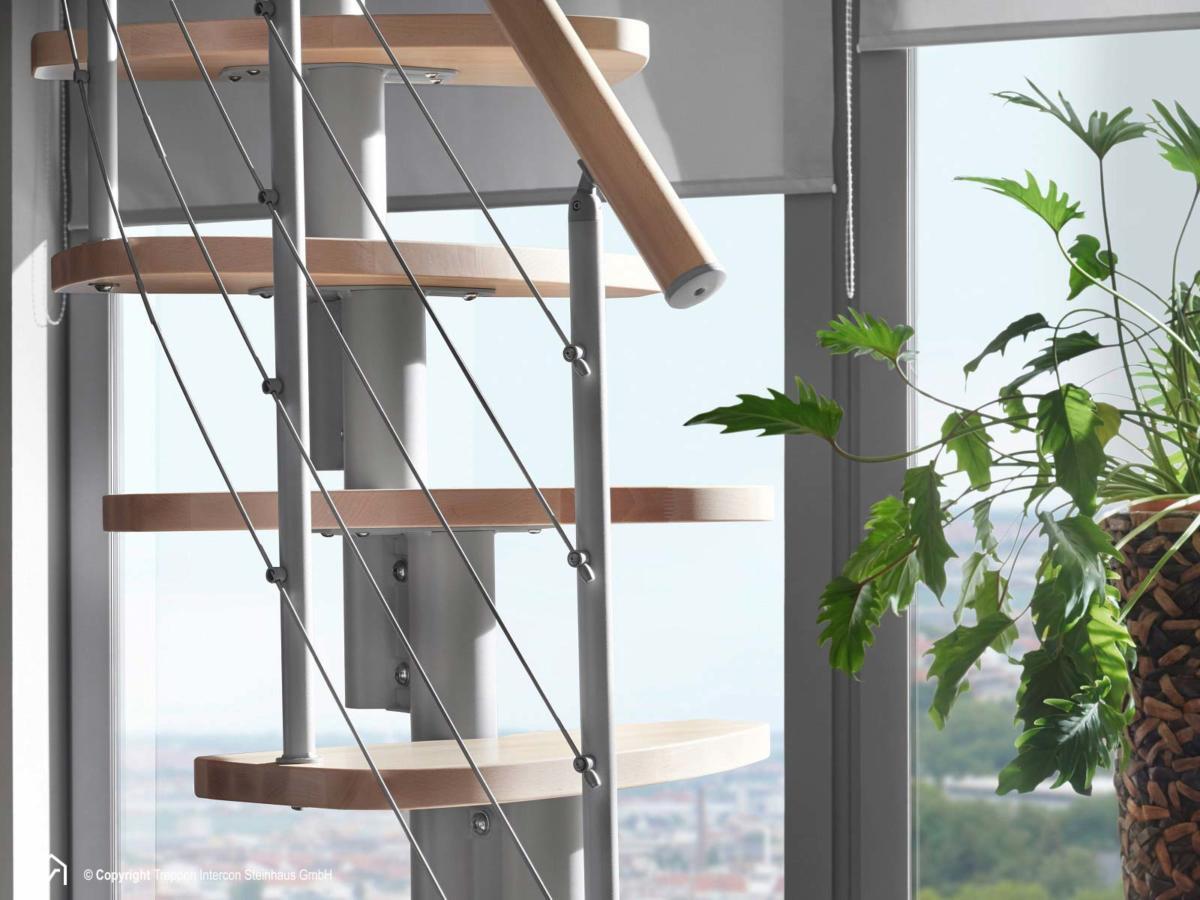

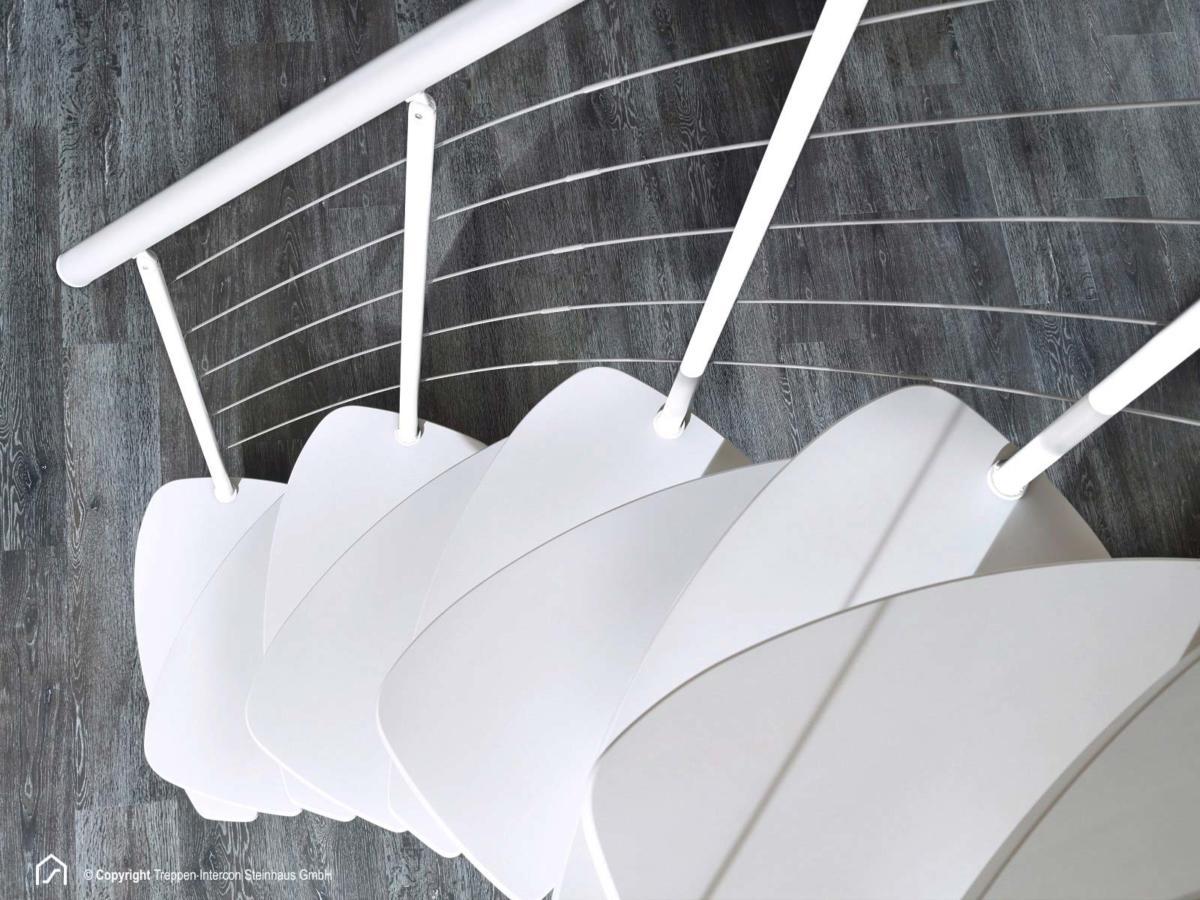

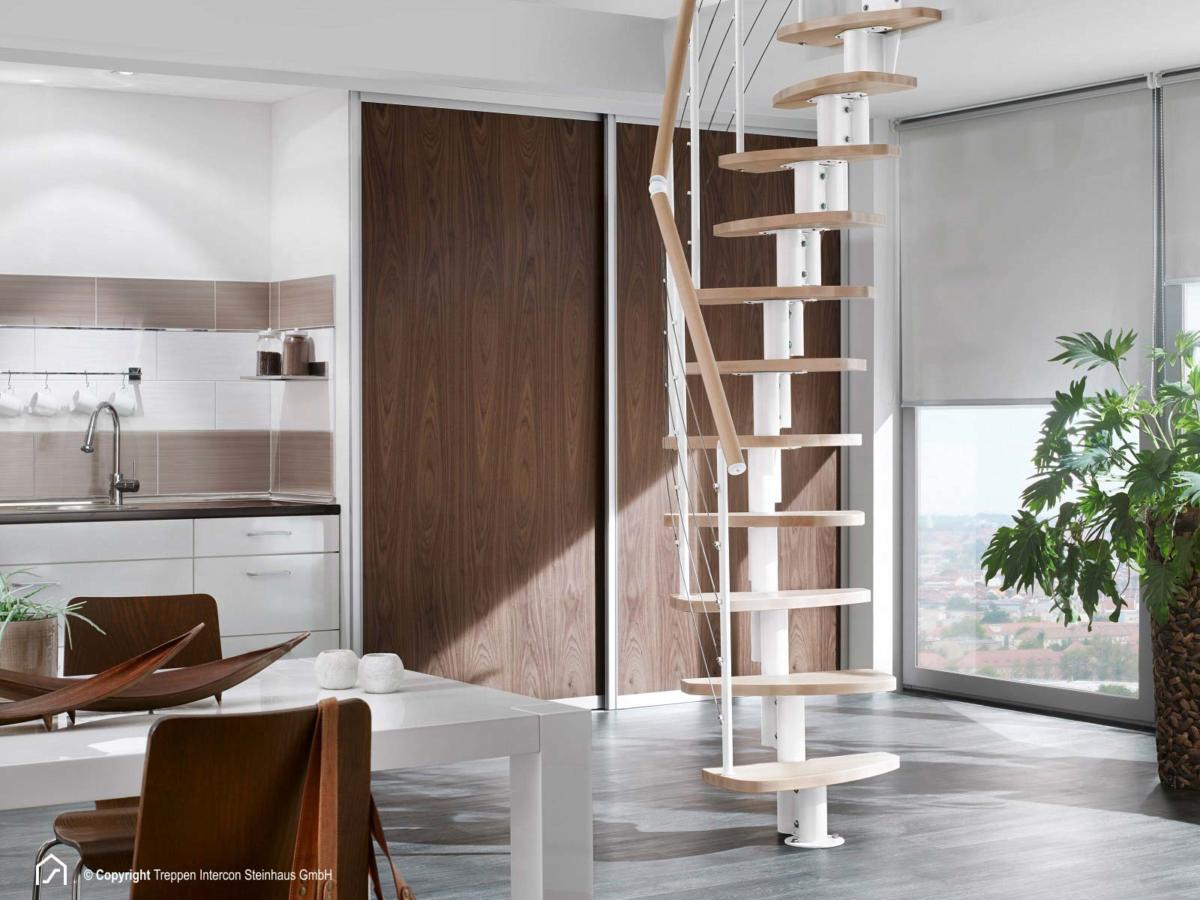

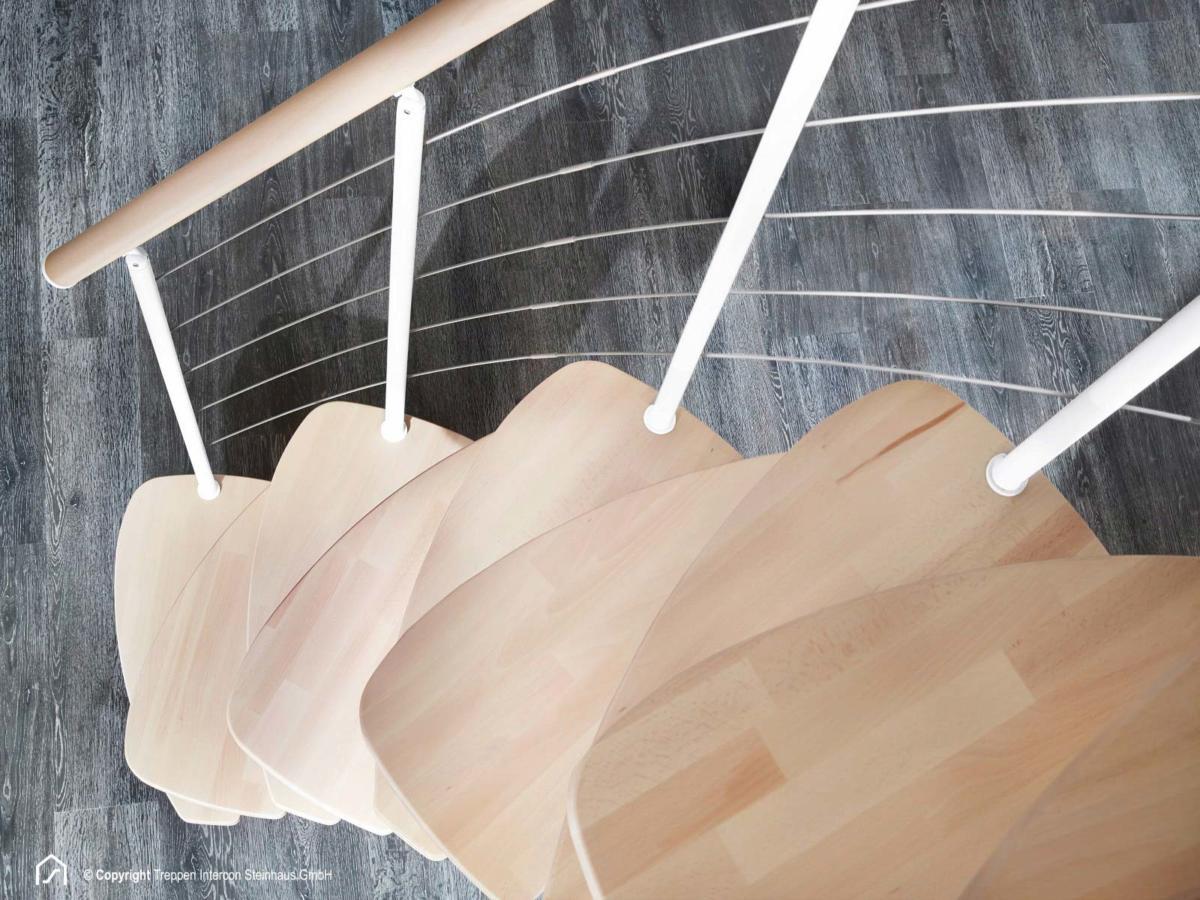

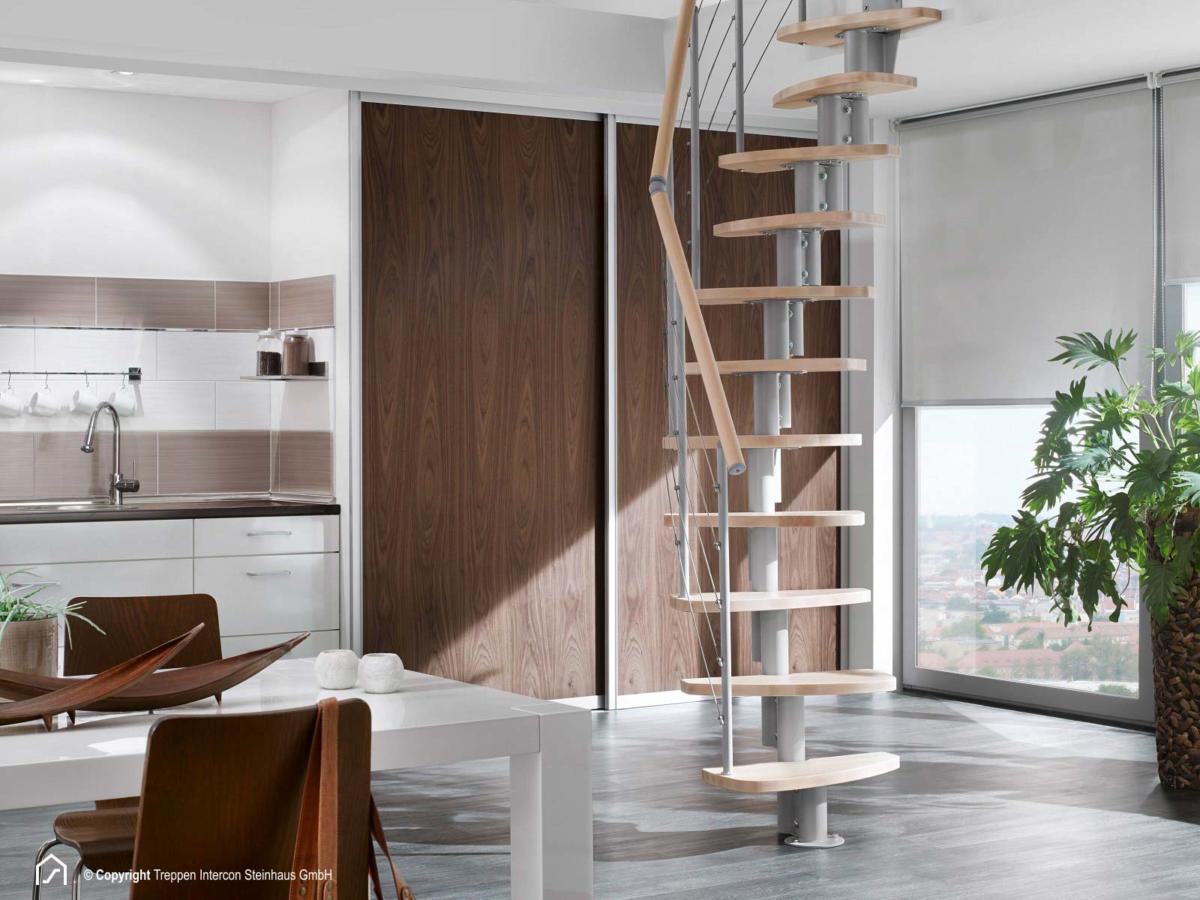

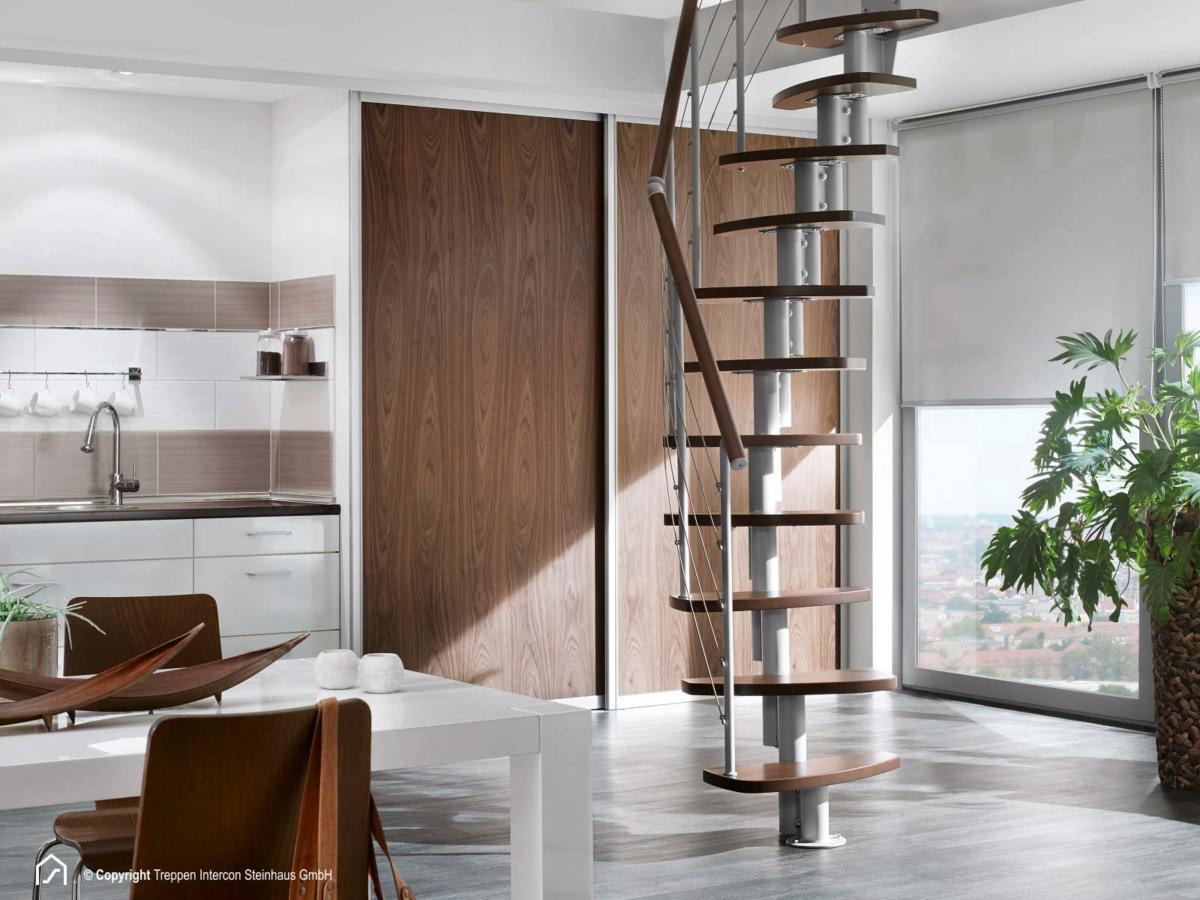

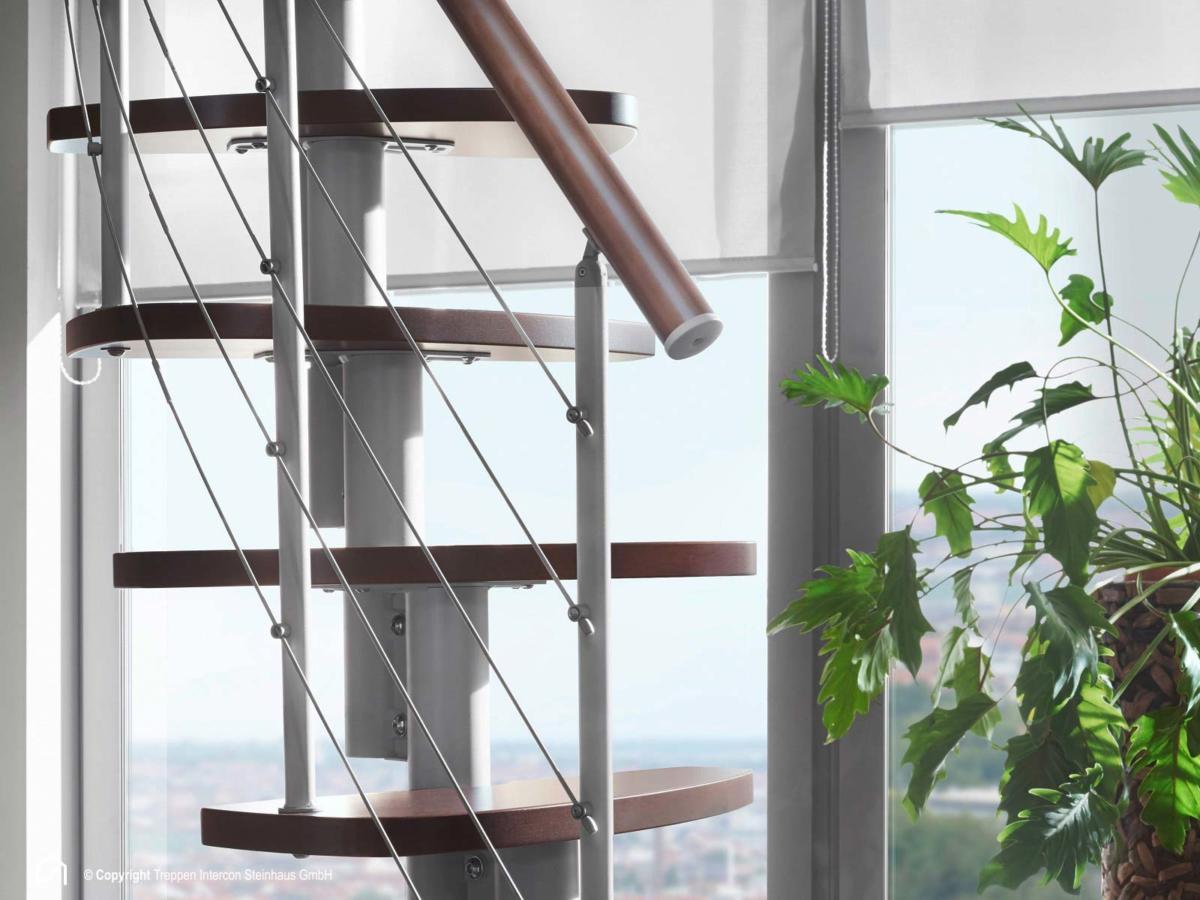

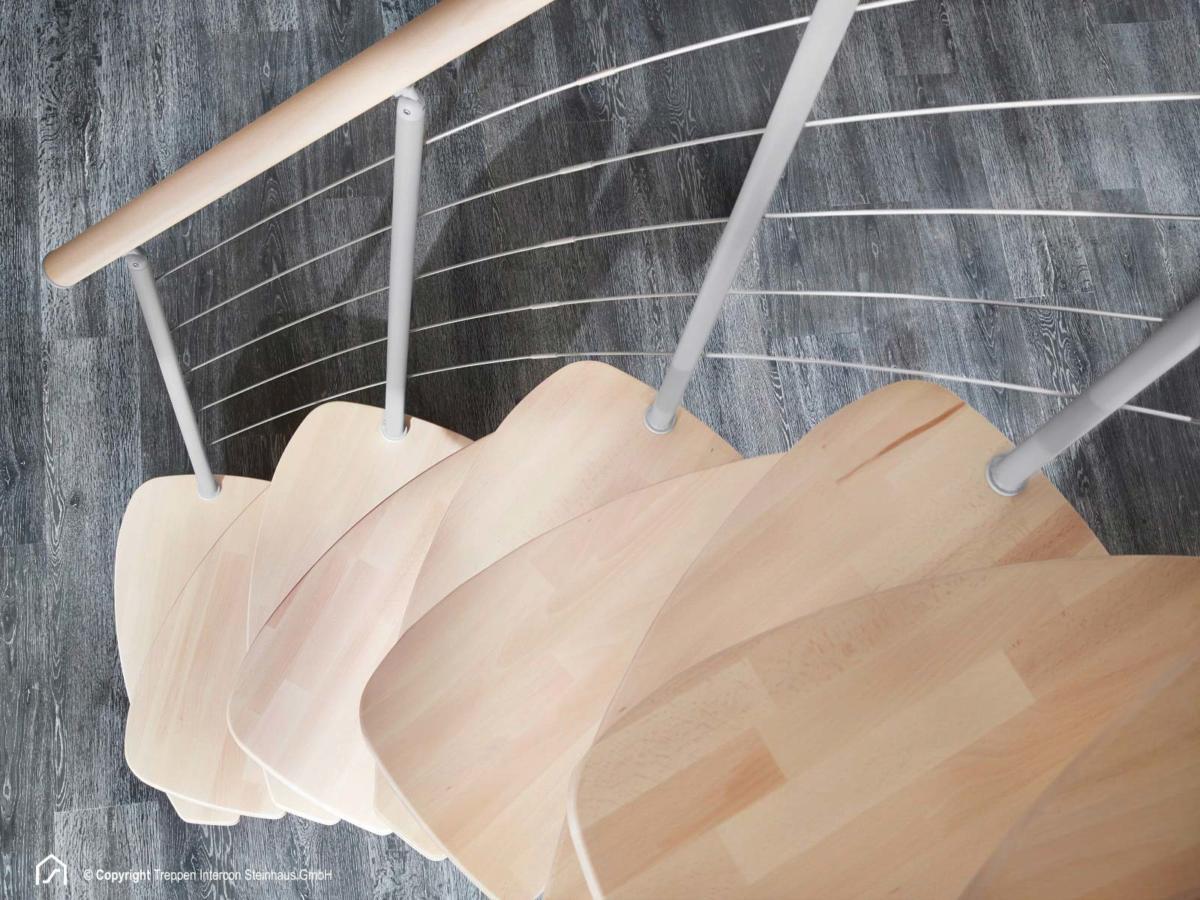

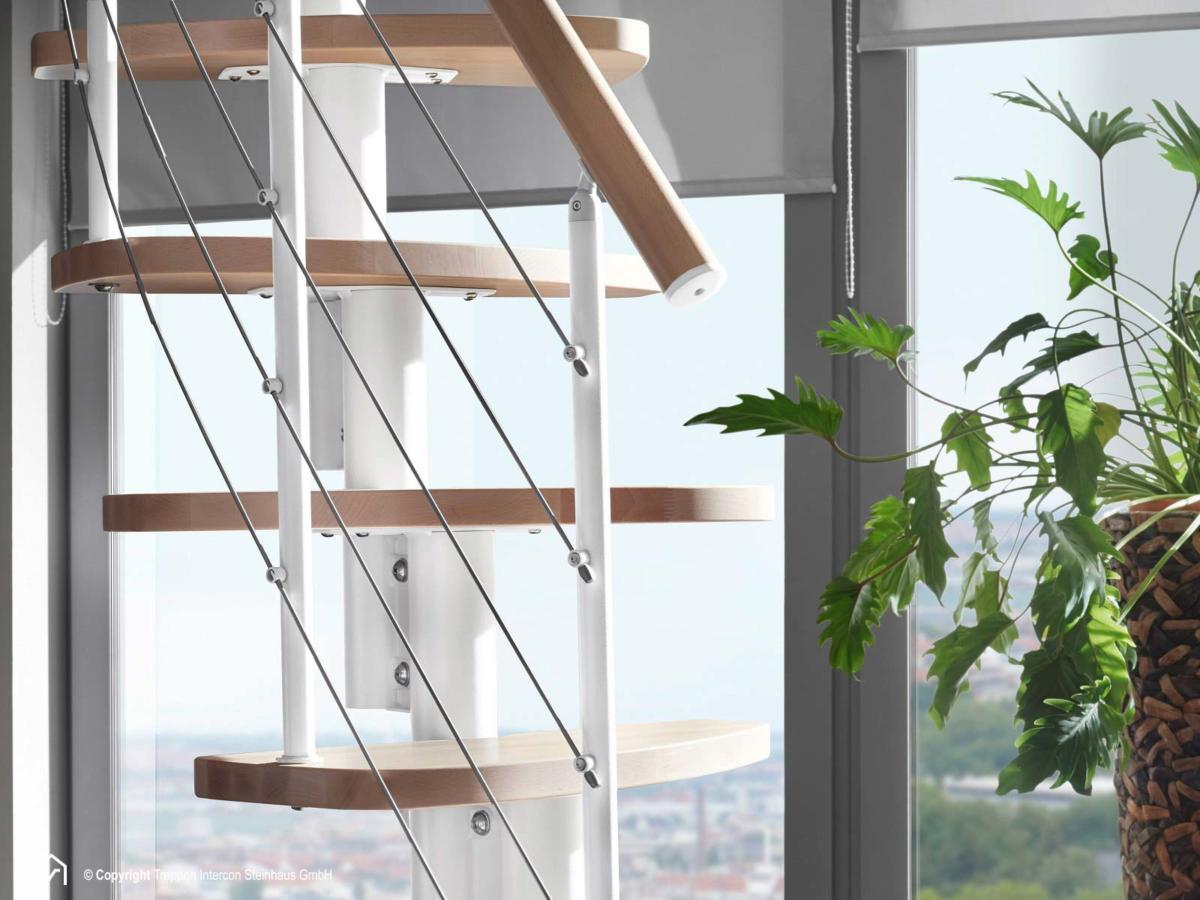

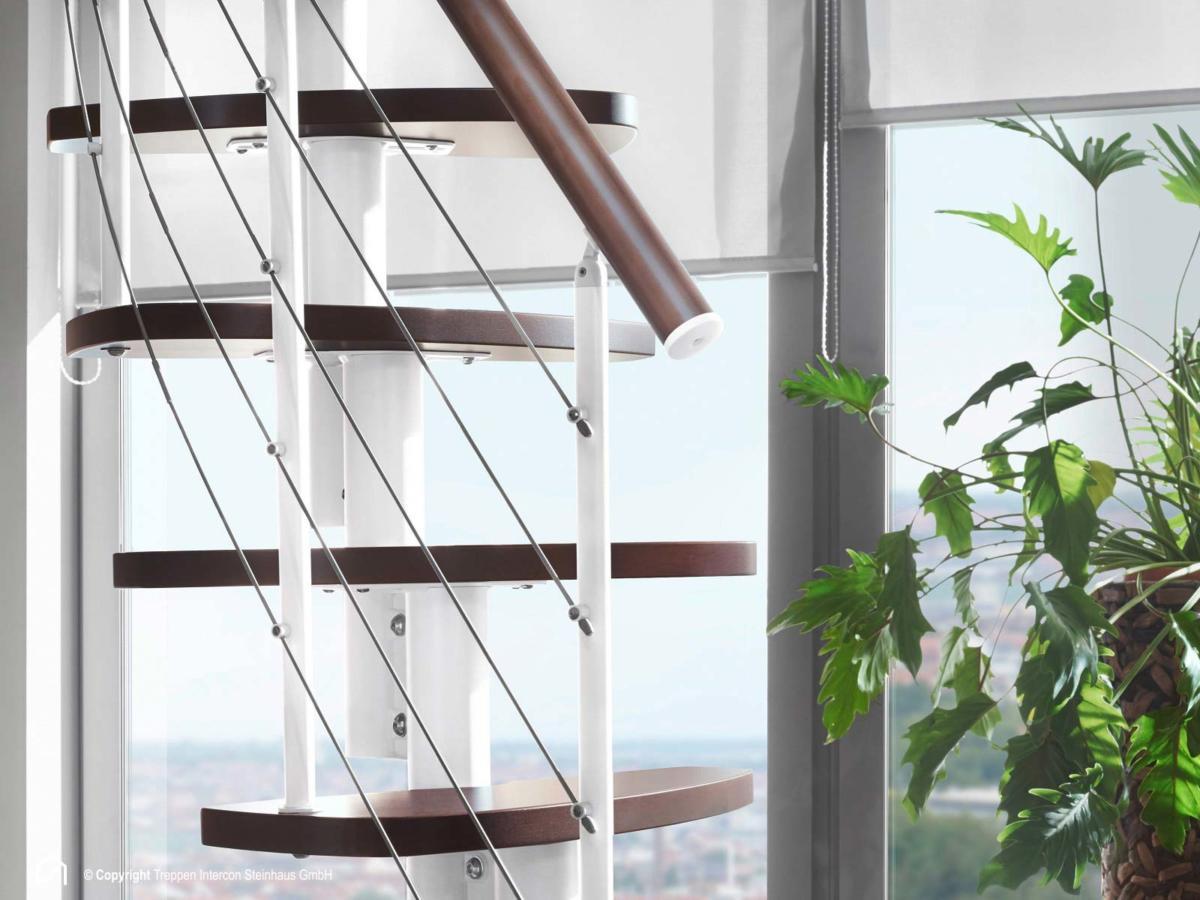

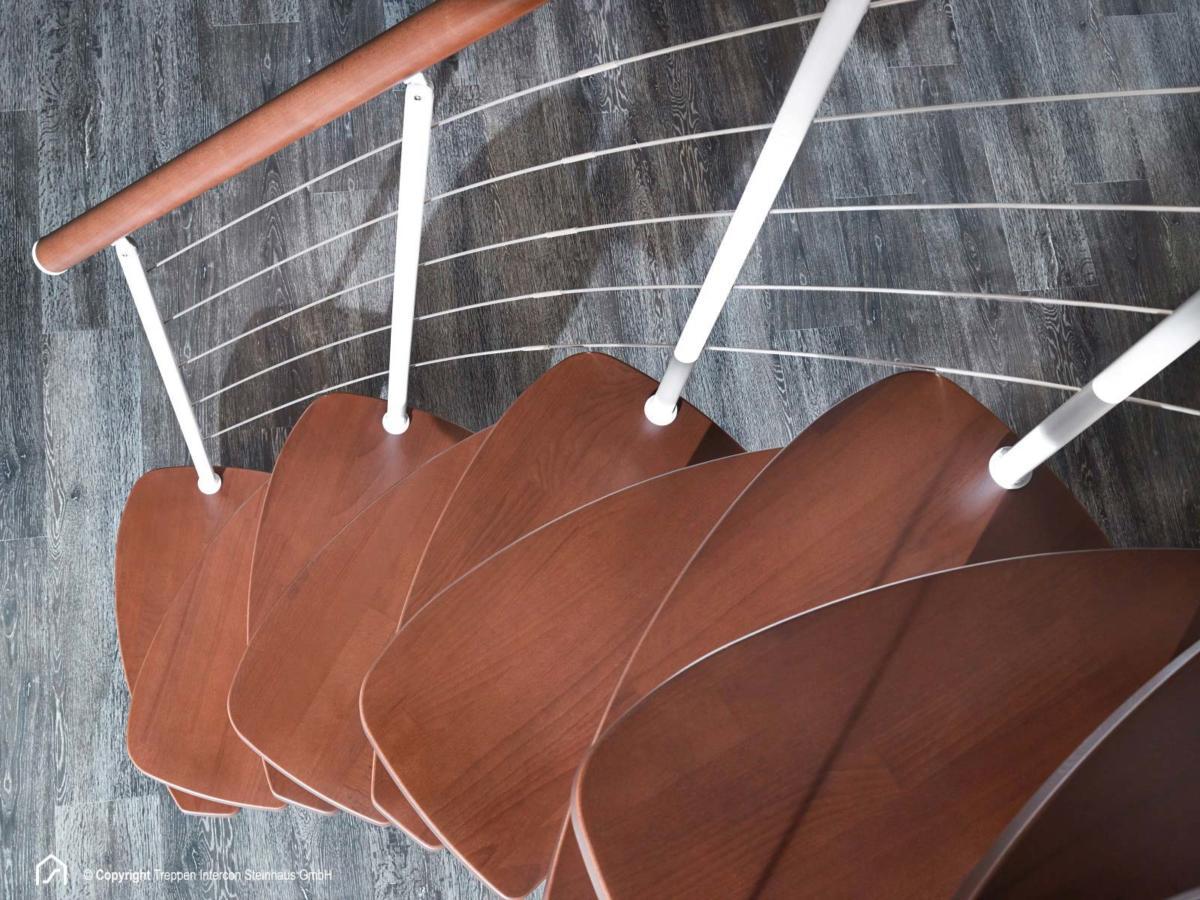

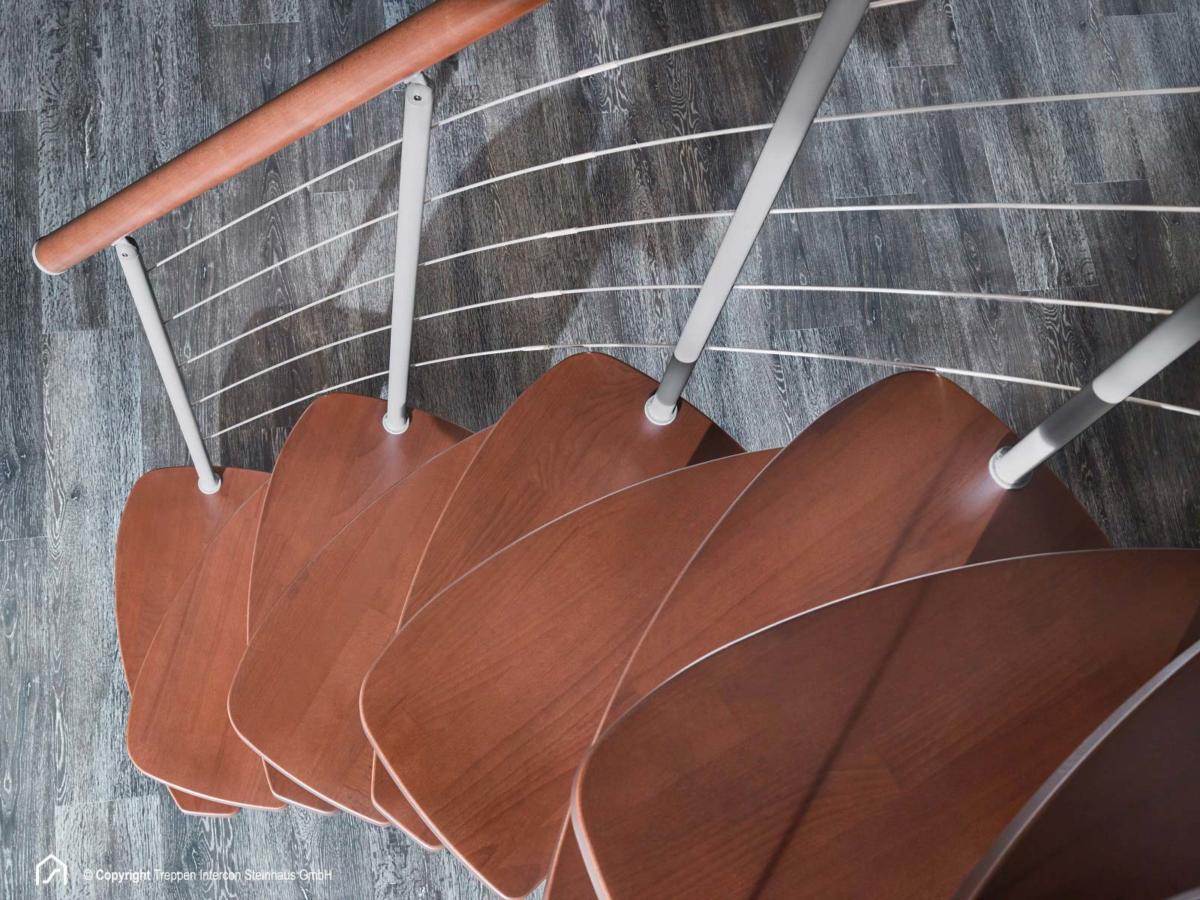

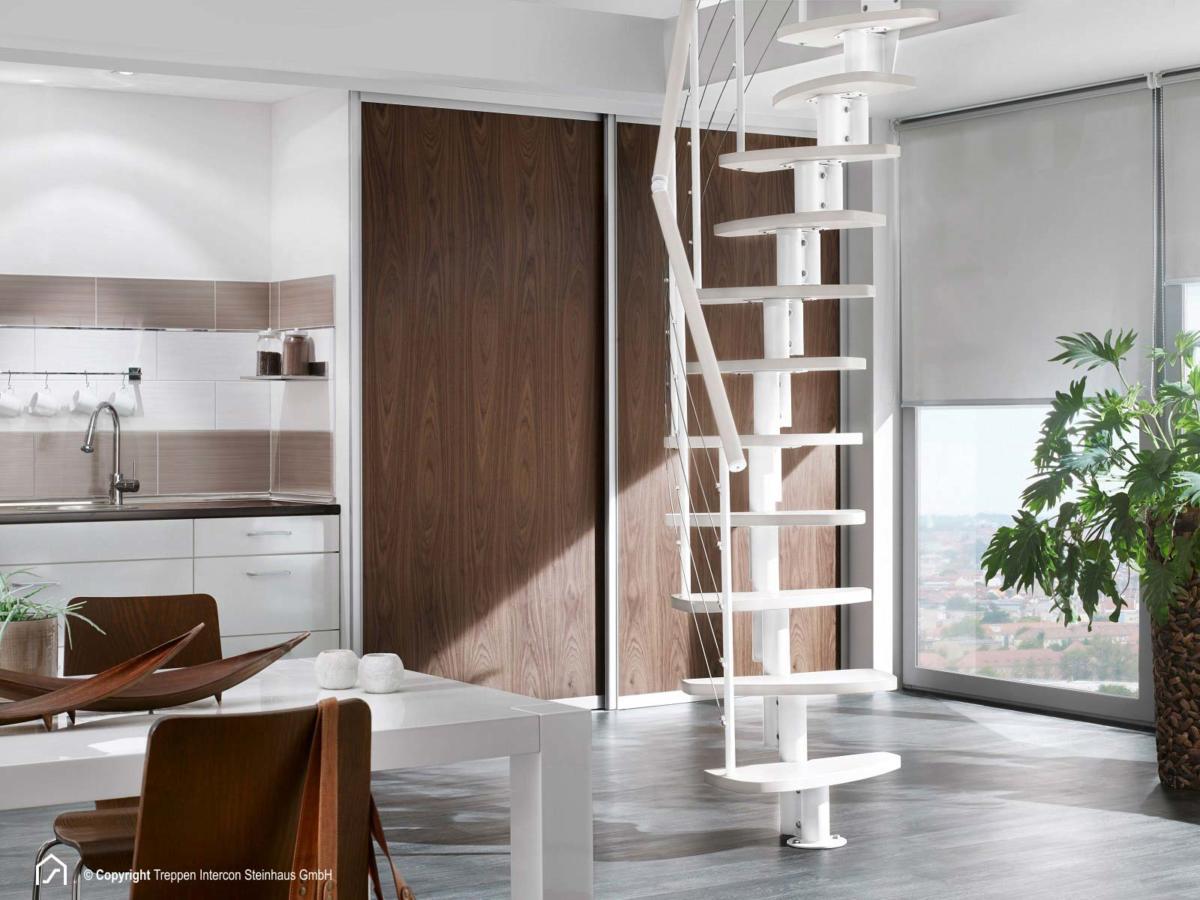

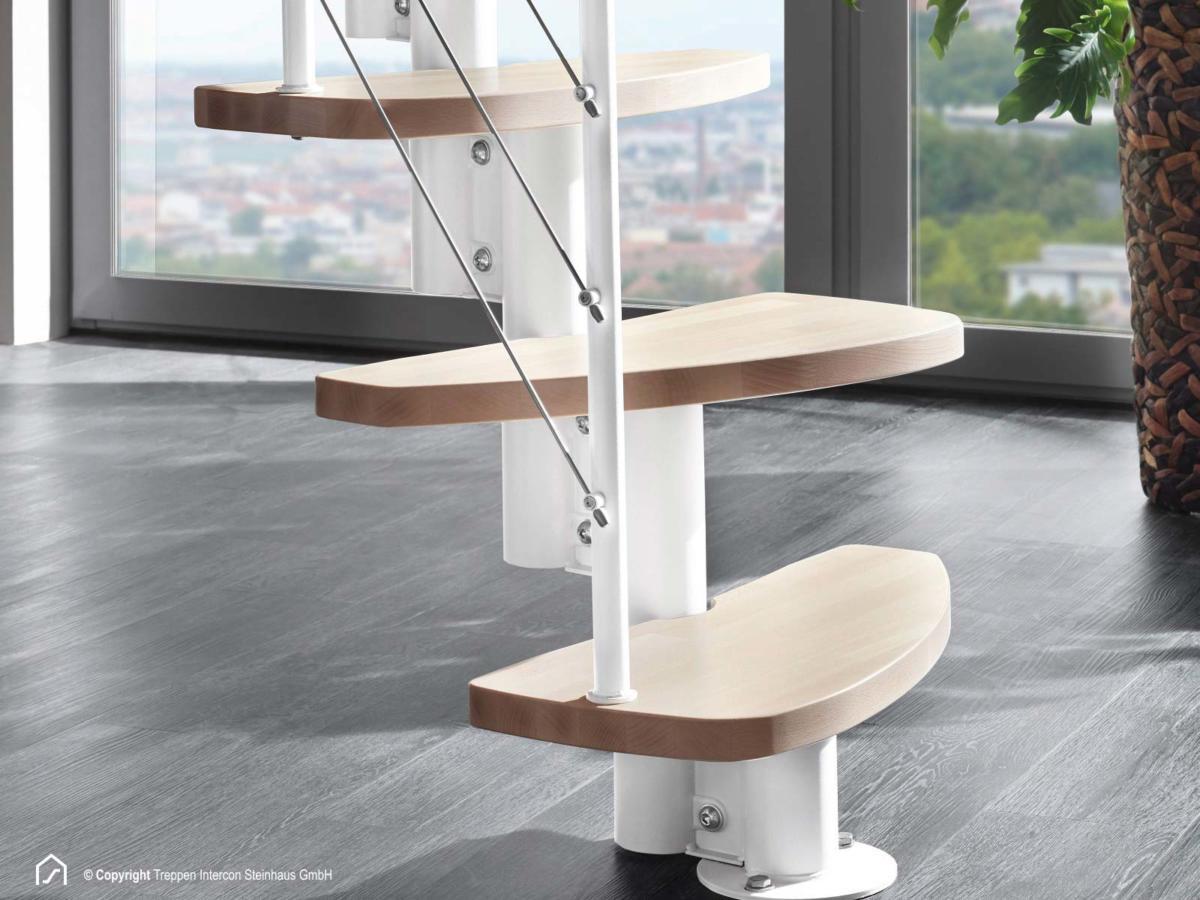

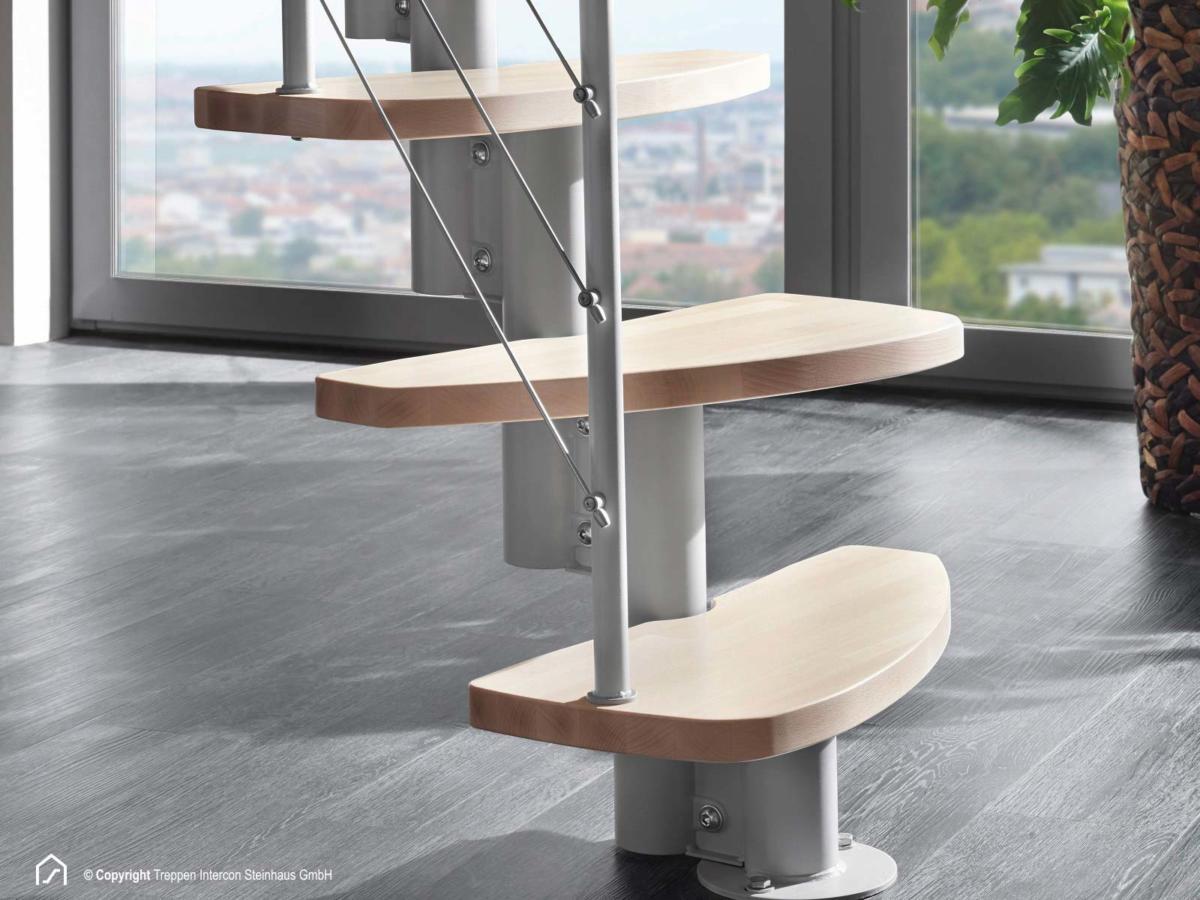

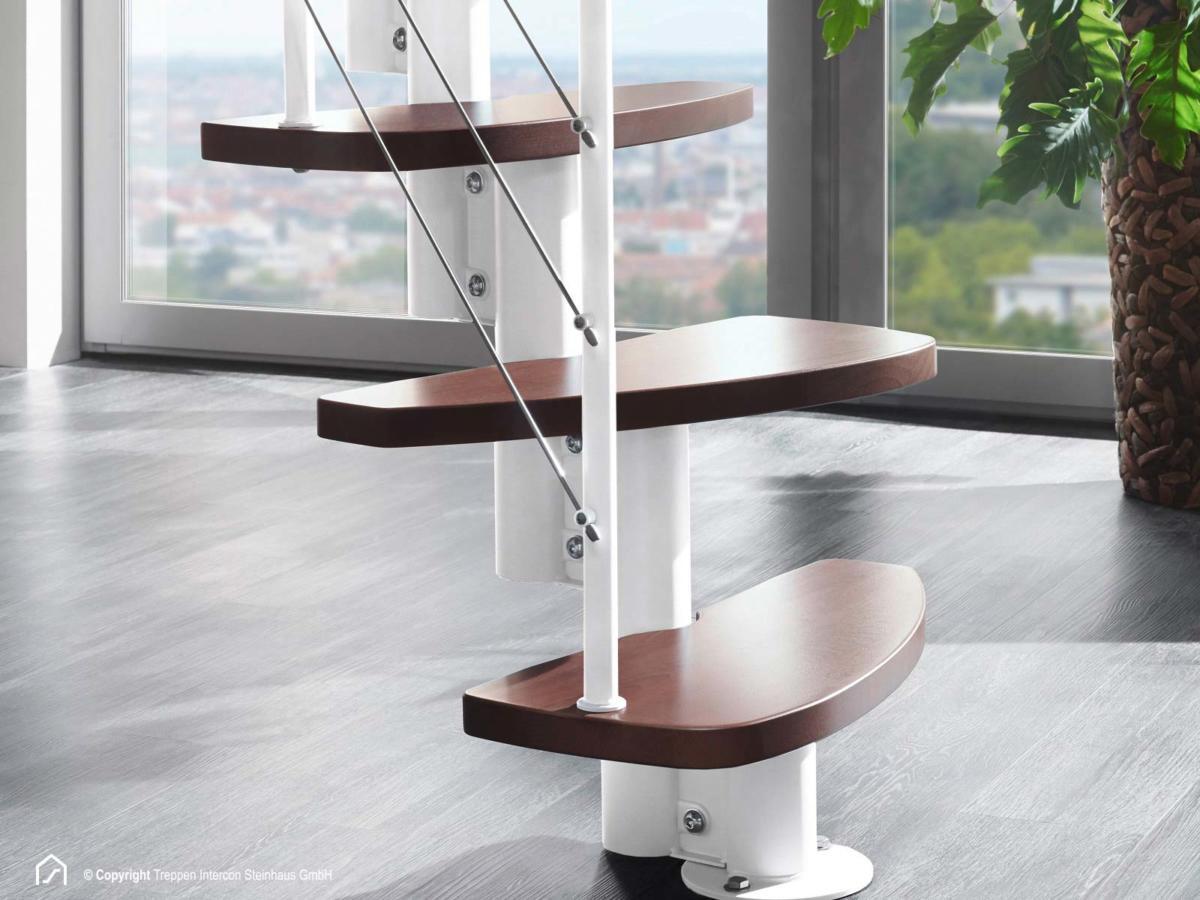

Im Treppen Intercon Shop finden Sie diese Treppe in verschiedenen Metallfarben und Stufendesigns, ganz nach Ihrem Geschmack. Übrigens finden Sie diese Raumspartreppe auch in unserer Ausstellung. In der Bildergalerie können Sie sich einen Eindruck über die Variantenvielfalt verschaffen.

Montagetipps: Raumspartreppe Intercon Euro Step

Die Mittelholmtreppe Intercon Euro Step ist eine wertige Raumspartreppe, deren Qualität man schon ab dem ersten Moment wahrnimmt. Die Treppe Intercon Euro Step zeichnet sich durch sein besonders formschönes Treppendesign aus, indem die geschweifte Stufenfront für eine edle und dezente Optik sorgt. Hochwertig zusammengeführte Materialien wie Buche Massivholz bei den Treppenstufen sowie dem Handlauf und mitlaufende Edelstahlstäbe des Geländers machen die Mittelholmtreppe Intercon Euro Step im neuen Stufendesign zu einer stilvollen Nebentreppe als Zugang zum ausgebauten Dachboden.

Benötigtes Werkzeug

  • Bohrmaschine (Bohrköpfe Holz: Ø 3,5 mm / 5 mm / 11 mm | Stein Ø 8 x 120 mm / 14 x 150 mm)
  • Schraubenzieher (Kreuzschlitz)
  • Inbusschlüssel (2 mm, 2,5 mm, 3 mm, 4 mm)
  • Schraubenschlüssel (8 mm, 13 mm, 19 mm sowie Sechskant 8 mm)
  • Metallsäge
  • Zollstock / Bandmaß
  • Wasserwaage
  • Gummihammer
  • Klebeband oder Kabelbinder
  • Geeignetes Befestigungsmaterial (abhängig vom Untergrund)

Vorbereitung

Im ersten Arbeitsschritt messen Sie die Stockwerkshöhe, also den senkrechten Abstand zwischen den Fußbodenoberkanten der beiden Geschosse, die Sie mit der Raumspartreppe verbinden wollen. Anhand dieser Maße berechnen Sie die Steigungshöhe. Teilen Sie hierfür die gemessene Stockwerkshöhe durch die Zahl der Steigungen. Der Austritt am oberen Ende der Treppe zählt hierbei als Steigung. Berechnen Sie die Steigungshöhe wie im nachfolgenden Beispiel:

Beispiel:
Stockwerkshöhe = 264 cm
11 Stufen + Austritt oben = 12 Steigungen
264 cm : 12 = 22 cm Steigungshöhe

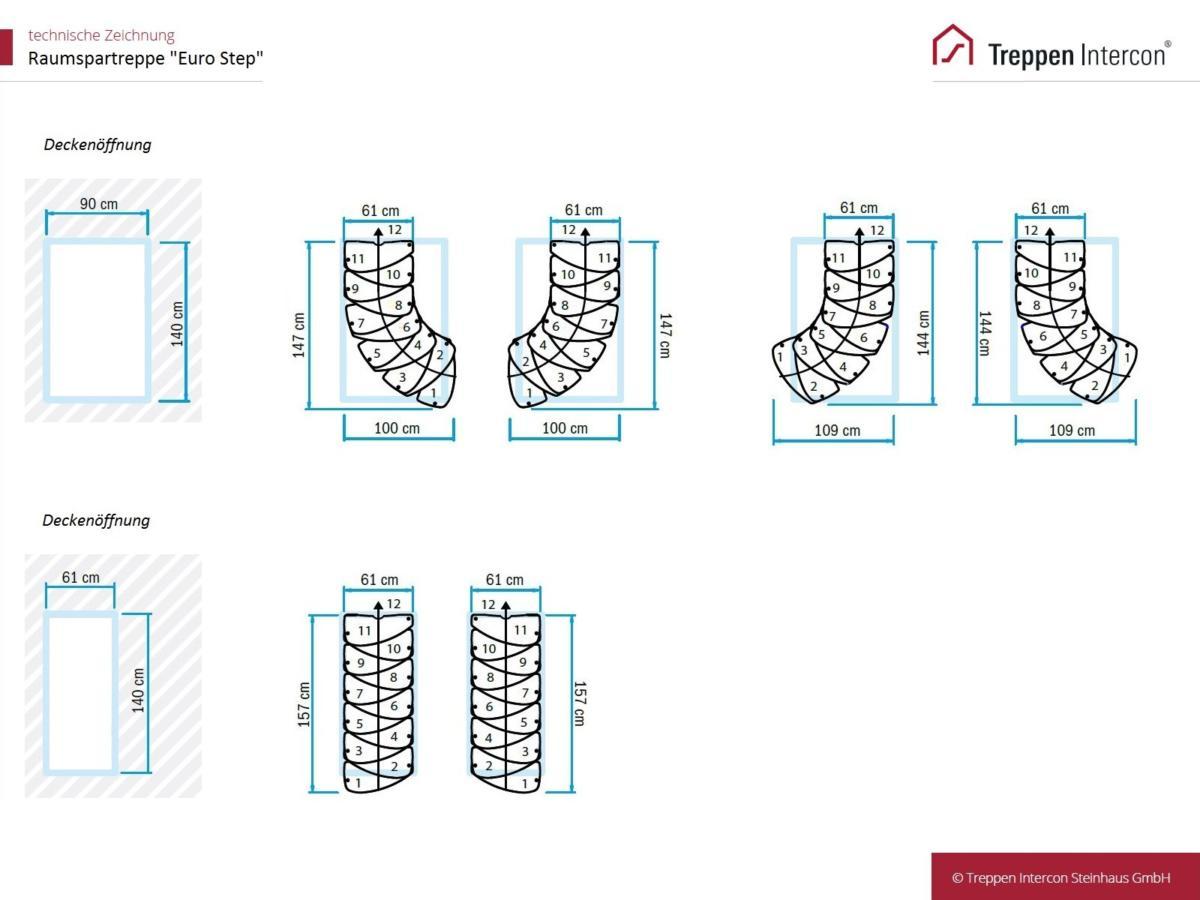

Sie können die Raumspartreppe Intercon Euro Step wahlweise gerade oder gewendelt montieren, ganz wie es zu Ihren Räumlichkeiten passt. In unserer Bildergalerie finden Sie einige Beispiele für mögliche Aufbauten. Bitte beachten Sie, dass die Mindestgröße der Deckenöffnung vom gewünschten Treppenverlauf abhängig ist. Die Raumspartreppe ist für Deckenöffnungen ab 140 x 61 cm geeignet.

Montage von Stufenträgern und Bodenbefestigung

Zunächst fixieren Sie die obere Wandhalterung mit geeignetem Befestigungsmaterial, passend zu Ihrem Untergrund. Im Anschluss montieren Sie nach und nach alle Stufenträger. Achten Sie dabei auf das im ersten Arbeitsschritt errechnete Steigungsmaß. Die Stufenträger lassen sich einzeln verstellen, so dass Sie ihren gewünschten Treppenverlauf erreichen.
Für einen angenehmen Verlauf empfehlen wir eine Drehung von 10° pro Stufe. Dies entspricht einer Drehung von 7 mm nach links oder nach rechts. Montieren Sie nun die Bodenbefestigung mit für Ihren Untergrund geeignetem Befestigungsmaterial.

Vorbereitung und Montage der Stufen

Im nächsten Schritt sind die Stufen an der Reihe. Markieren Sie die Position der Bohrlöcher mit Hilfe der mitgelieferten Schablone. Achten Sie darauf, die Bohrungen für die Stufenträger an der richtigen Stufenseite anzuzeichnen. Die Bohrungen für die Geländerstäbe lassen sich ebenfalls mit der bei der Stufenmontage genutzten Schablone markieren.
Zeichnen Sie die Bohrungen an der breiten Stufenkante mit der Schablone an. Bohren Sie die Stufen an den angezeichneten Positionen vor. Legen Sie anschließend die Stufen auf die Träger und verschrauben Sie diese.

Falls Sie das Geländer so wünschen, dass es sich an der obersten Stufe an der schmalen Stufenkante befindet, so müssen Sie diese Bohrposition manuell anzeichnen. Verwenden Sie dafür die folgenden Maße:

3 cm von der Stufenkante und 5,5 cm von der Stufenrückseite.

Zur besseren Veranschaulichung finden Sie die Stelle hier in unserem Produktvideo.

Montage von Geländer und Handlauf

Bereiten Sie danach die Pfosten für das Geländer vor, indem Sie den zweiteiligen Handlauf und die Halter für die Edelstahlstäbe montieren. Anschließend verschrauben Sie die Geländerpfosten mit den Stufen. Verschrauben Sie nun zwei zusammengehörende Gelenkhälften mit je einem Handlauf. Danach stecken Sie die beiden Gelenkhälften ineinander und befestigen die Handläufe zunächst provisorisch auf den Handlaufträgern. Dafür eignen sich beispielsweise Klebeband oder Kabelbinder.

Die Position der Sägeschnitte befindet sich an den Schnittpunkten der Mittellinien. Arbeiten Sie sich Stück für Stück vor. Achten Sie auch auf die senkrechte Ausrichtung der Pfosten. Verschrauben Sie anschließend die Gelenkhälften und die Handläufe. Montieren Sie die Befestigungshülse auf der obersten Stufe. Messen Sie danach die Länge und sägen Sie den Geländerpfosten passend zu.

Montieren Sie nun die Halter für die Edelstahlstäbe und verschrauben Sie den Geländerpfosten danach mit der Stufe. Sägen Sie den Handlauf oben und unten auf den gewünschten Überstand zu und schrauben Sie die Endkappen auf. Stecken Sie die Spannhülsen in die Halter ein und führen Sie dann die Edelstahlstäbe hindurch. Die Verbindung der mehrteiligen Edelstahlstäbe erfolgt mit Verbindungshülsen, diese werden mit dem beiliegenden Spezialkleber fest miteinander verbunden. Teilen Sie die Länge der Edelstahlstäbe gleichmäßig auf und sägen Sie diese passend zu. Achten Sie dabei auf den gewünschten Überstand oben und unten. Befestigen Sie die Spannhülsen in den Haltern und schrauben Sie die Endstücke der Edelstahlstäbe auf.

Weitere Informationen zur Montage

Wie Sie sehen, ist die Montage der Raumspartreppe Intercon Euro Step ist für geübte Heimwerker ohne weiteres machbar und kann in kurzer Zeit von zwei Personen durchgeführt werden. Eine Übersicht über die einzelnen Arbeitsschritte finden Sie auch in der Montageanleitung sowie im folgenden Video.

Haben Sie noch Fragen zur Montage der Raumspartreppe Intercon Euro Step? Wir beraten Sie gerne. Nutzen Sie hierfür einfach unser Kontaktformular, schreiben Sie uns eine E-Mail oder rufen Sie uns an: +49 (0)5451 504 609-0. Wir freuen uns darauf, Sie beim Einbau Ihrer Treppe zu unterstützen.
